一、工作过程描述
1.一组1个电池，人工把电池放进注液托架。
2.放好电芯，按动开关，手动转盘，自动注液循环开始。
3.打开电池包，自动注液，然后系统自动进行静置循环。
4.注液完成后，人工移出电池。
5.人工出货下料。
6.操作面板采用触摸屏形式。
备注：抽真空时间、静置时间可根据情况设定，静置可抽真空静置。
一、技术工艺参数及特点
1.本注液站适用电池规格：软包电池，注液量为50ml-200ml的软包电池，电池外形尺寸规格为：高度600,厚10mm，宽300mm
2.采用自动注液，托架内装电池数量：1个。
3.单机效率：约5PPM。（具体情况根据贵公司实际参数而定）
4.注液精度为±0.5%，注液量要求为0～20kg可调。
5.先开口后注液，注液后真空进行的静置方式，效率高，精度准，操作方便可靠。
6.注液时真空压力保持在-80KPa以上。
7.抽真空的时间、真空度、注液时间、加压的压力、时间能够设定可调。
8.外接设备：真空源，AC220V电源1.5KW。

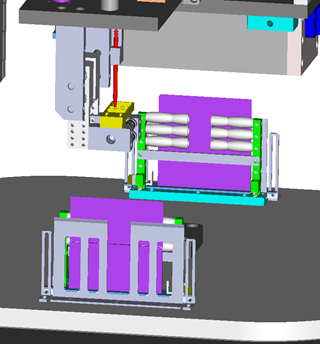

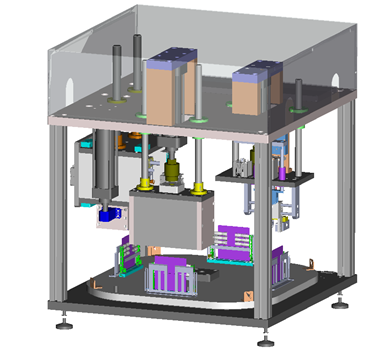

二、注液单元如下示意图
一、设备配置
序号 | 装置名称 | 单位 | 数量 | 备注 |
1 | 注液站 | 套 | 1 | |
2 | 自动注液系统 | 套 | 1 | |
3 | 电动计量泵 | 台 | 1 | |
4 | 真空泵或管道真空（-98KPa以上） | 台 | 1 | 用户自备和选配 |
5 | 静置系统 | 套 | 1 | |
9 | 封口系统 | 套 | 1 | |
10 | 电池定位机构 | 套 | 1 | |
11 | 注液嘴压嘴机构 | 套 | 1 | |
12 | 电解液中转罐 | 套 | 1 |
备注：
1.该设备关键部位均采用不锈钢304，等防腐防碱材料，全机耐腐耐碱极高。
2.该设备能耗低，额定功率仅1.5KW。
3.设备保证能24小时开机工作并稳定运行。
二、设备主要元器件
气缸和电磁阀, 真空元器件。
步进电机：国内知名品牌
导轨滑块：MISUMI
PLC：Mitsubishi
触摸屏：EVIEW，WEINVIEW
三、现场环境要求
1.环境温度：由甲方厂房环境决定。
2.相对湿度：干燥空气由甲方提供。
3.电源：二相220V/50Hz，电压波动范围：+10%～–10%
4.压缩空气：经干燥、过滤和稳压后，出气压力大于5.0kg/C㎡。
5.真空源：真空泵10升/秒，-98KPa以上，或管道真空（-98KPa以上）。
6.甲方应保证现场空气畅通。
