锂电池作为新能源时代的核心动力载体，其生产过程融合了材料科学、精密制造与智能化技术的顶尖成果。本文以全产业链视角，深度解析锂电池从“粉体”到“电芯”的完整生产流程，涵盖材料制备、电极涂布、电芯组装、化成测试等12大关键环节，搭配工艺参数与设备选型，助你掌握锂电池制造的底层逻辑。
一、原材料处理：锂电池的“基因编码”
锂电池性能的70%由原材料决定，正负极活性物质、导电剂、粘结剂的配比与预处理是制造工艺的起点。
1. 正极材料制备
- 原料混合：以钴酸锂（LCO）、磷酸铁锂（LFP）或三元材料（NCM）为基体，与导电剂（如超导炭黑）、粘结剂（PVDF）按比例混合。
- 胶液配制：采用湿法工艺时，需将PVDF溶解于N-甲基吡咯烷酮（NMP）中，形成黏度稳定的胶液（黏度范围2000-4000mPa·s）。
- 浆料分散：通过行星式搅拌机在真空环境下（≤-0.085MPa）高速分散，确保活性物质均匀分布（粒度≤15μm）。
2. 负极材料制备
- 石墨预处理：天然/人造石墨经球磨、筛分后与导电剂（碳纳米管）、粘结剂（SBR、CMC）混合，采用水系溶剂（去离子水电导率≤1μs/cm）。
- 浆料稳定性控制：通过分阶段搅拌（干混→湿混→SBR添加）避免长链分子断裂，黏度控制在2000-4000mPa·s。
关键设备：真空搅拌机、纳米砂磨机、超声波分散仪。
二、电极涂布：精度决定性能
涂布是将浆料转化为电极片的核心工序，直接影响电池能量密度与循环寿命。
1. 涂布工艺分类
- 刮刀涂布：适用于高固含量浆料（正极固含量60-70%），涂层厚度精度±1μm。
- 狭缝挤压涂布：用于超薄涂层（负极面密度8-12mg/cm²），边缘整齐度达±0.2mm。
2. 干燥参数控制
- 正极烘烤：多级温区设计（95-120℃），溶剂残留≤2000ppm，防止开裂与“橘皮效应”。
- 负极烘烤：低温干燥（80-105℃），避免石墨氧化，水分控制≤3000ppm。
技术难点：极片边缘打薄（正极打薄20-30μm，负极10-15μm），防止极耳区应力集中导致析锂。
三、极片成型：从“软膜”到“硬片”
涂布后的极片需经压实、分切、极耳焊接等精密加工，形成标准化电极组件。
1. 辊压工艺
- 冷压与热压：热压（80-120℃）可提升压实密度（LFP达2.4-2.6g/cm³），降低反弹率（正极≤3μm）。
- 延伸率控制：正极≤0.2%，负极≤0.12%，避免卷绕时断裂。
2. 分切与极耳焊接
- 分切毛刺检测：采用激光二次元测量仪，毛刺高度≤1/2隔膜厚度（如隔膜20μm则毛刺≤10μm）。
- 超声焊接：正极铝极耳焊接强度≥8N/mm²，负极镍极耳采用线状焊头防止过流损伤。
关键设备：精密辊压机、高速分切机、全自动极耳焊接机。
四、电芯组装：精密“三明治”的诞生
电极片与隔膜的精准叠层设计，是电芯安全性与能量密度的核心保障。
1. 卷绕工艺
- 张力控制：正极张力0.08-0.15MPa，隔膜上下张力差≤0.03MPa，防止褶皱与断带。
- 对齐精度：负极宽度＞正极1.5mm（如正极58mm则负极59.5mm），隔膜居中偏差≤±0.3mm。
2. 入壳与注液
- 真空烘烤：80℃烘烤4小时，水分含量≤500ppm，避免电解液分解。
- 电解液注入：手套箱内氮气保护（氧含量≤10ppm），注液量误差≤±0.1g，浸润时间≥8小时。
技术突破：叠片工艺替代卷绕（如刀片电池），空间利用率提升15%以上。
五、后处理与测试：激活电池的“生命”
电芯需经历化成、分容、老化等复杂处理，才能蜕变为合格成品。
1. 化成工艺
- 首次充放电：0.02C小电流激活（电压3.0-4.2V），SEI膜形成温度控制在25±2℃。
- 排气处理：高温加压（60℃/0.5MPa）排出残余气体，降低膨胀率。
2. 分容与筛选
- 容量分档：0.5C充放电循环，容量偏差≤±3%，内阻差异≤5%。
- K值测试：静置72小时后电压降≤5mV，筛选自放电异常电芯。
智能化升级：AI视觉检测系统实现极片缺陷（黑点、划痕）检出率≥99.9%。
下面将图文解读锂电池21道生产工序，了解锂电池的制造过程。

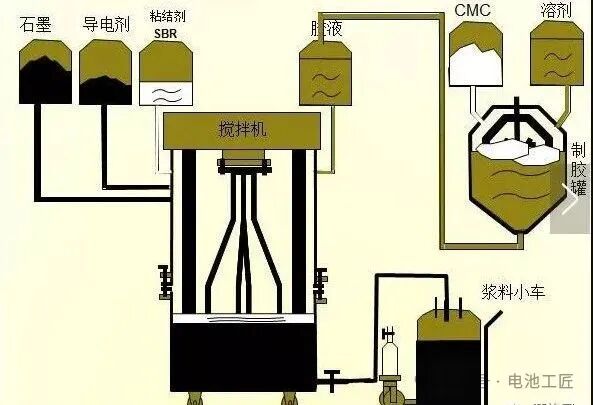

第一步：负极匀浆。

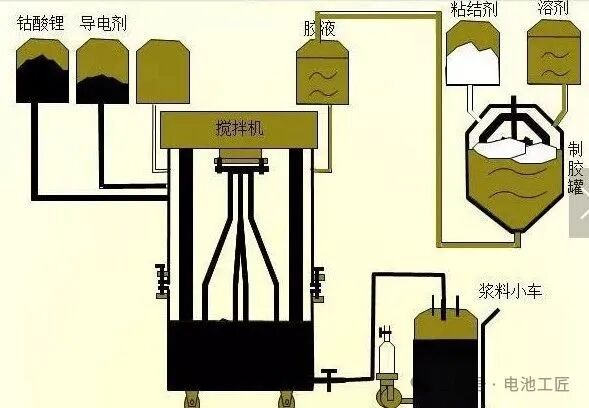

第二步：正极匀浆。

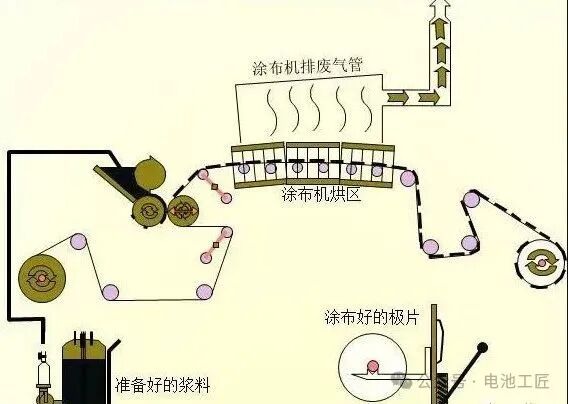

第三步：涂布。
第四步：碾压。

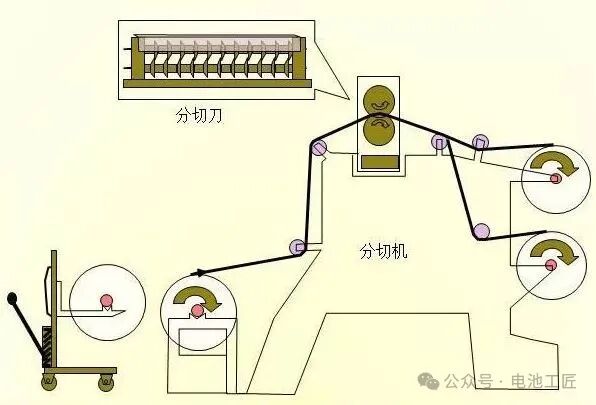

第五步：分切。

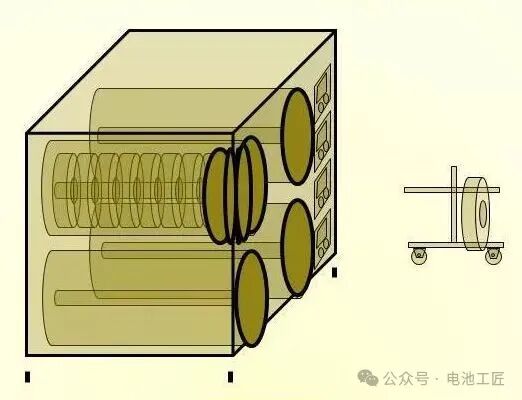

第六步：烘烤。

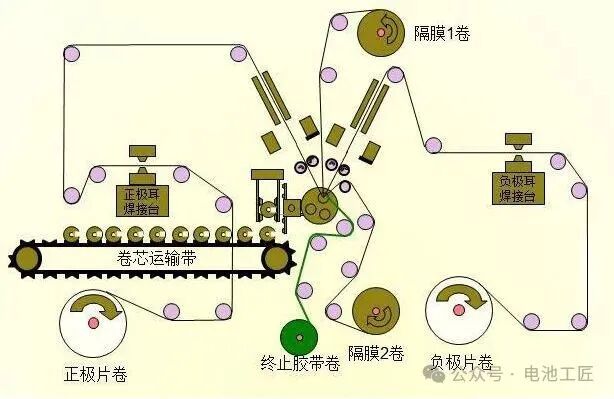

第七步：卷绕。

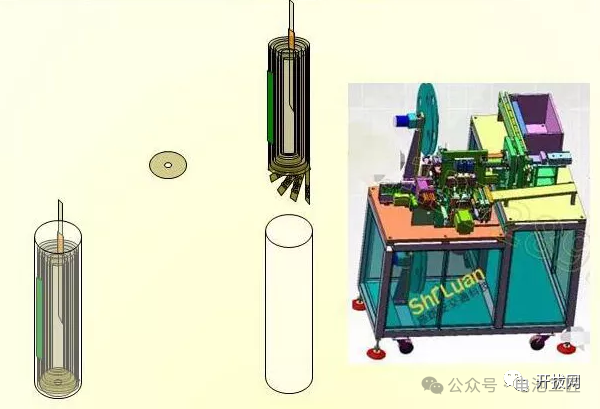

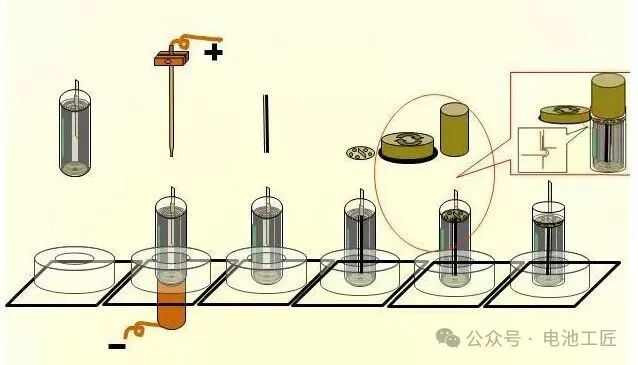

第八步：入壳。
第九步：点焊。

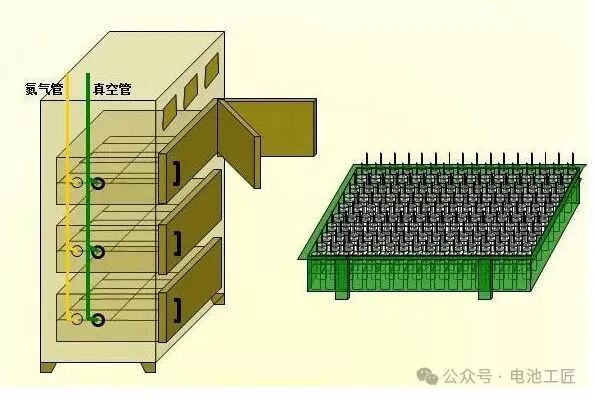

第十步：烘烤。

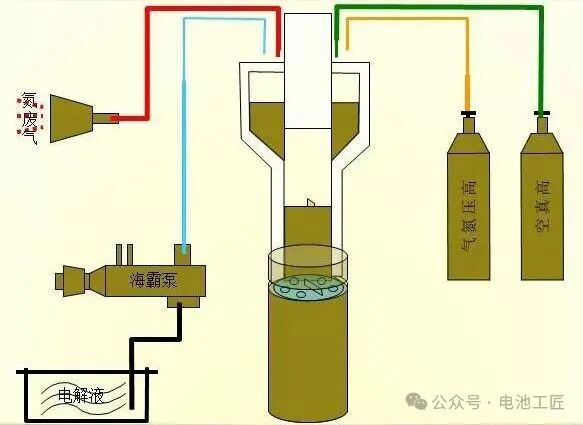

第十一步：注液。

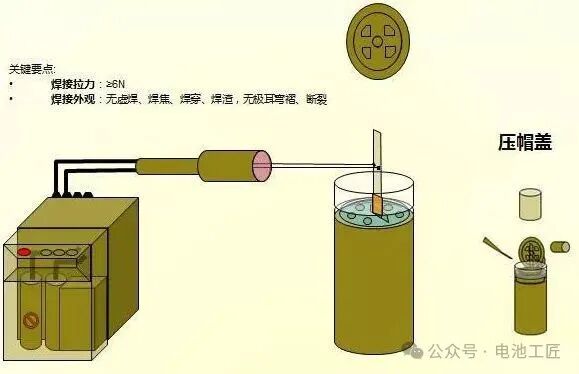

第十二步：焊盖帽。

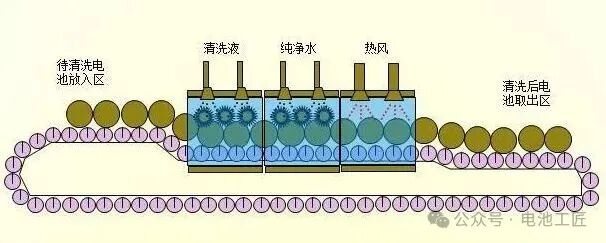

第十三步：清洗。
第十四步：干燥储存。

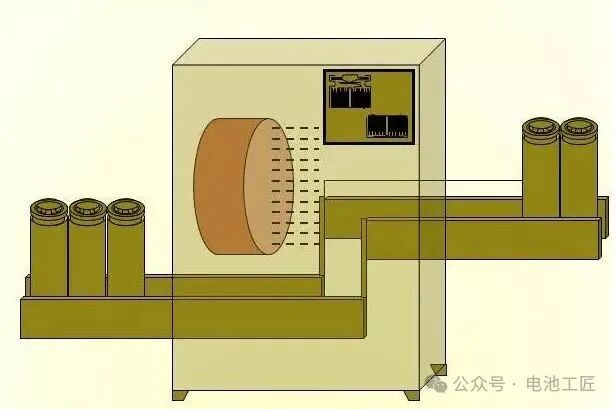

第十五步：检测对齐度。

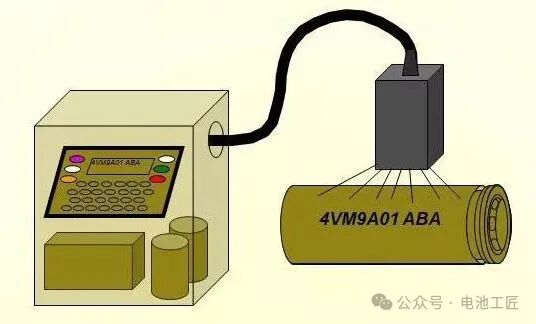

第十六步：壳体喷码。

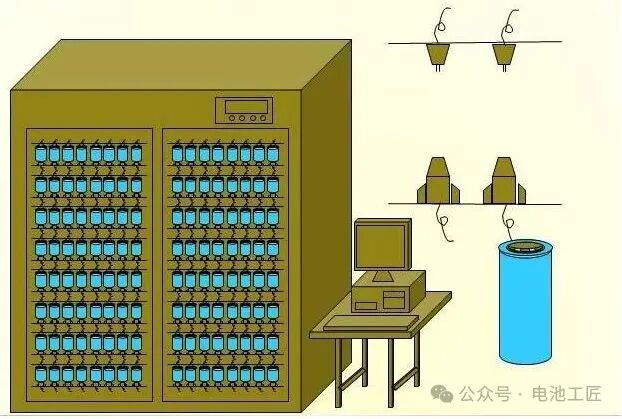

第十七步：化成。
组装后的电池，被给予一定的电流，使电池正负极活性物质被激发，最后使电池具有放电能力的电化学过程称为化成，电池只有经过化成后才能作为电源使用。

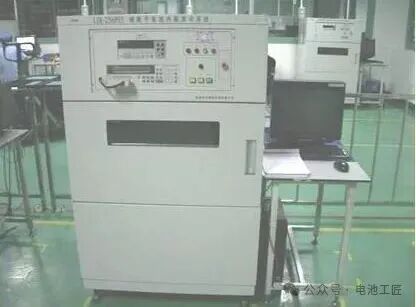

第十八步：OCV测量。

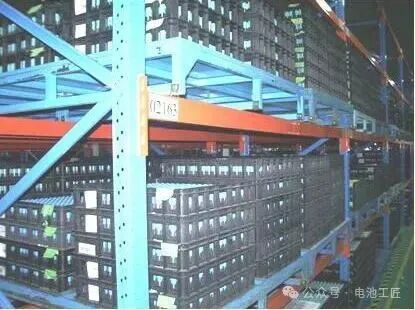

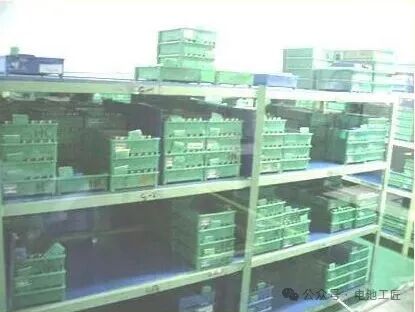

第十九步：常温度储存。

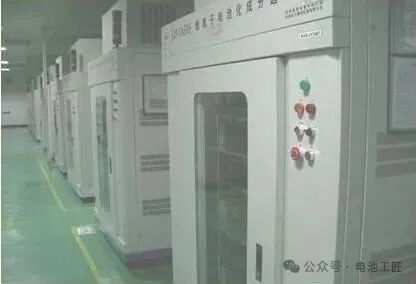

第二十步：分容。
电池在制造过程中，因工艺原因使电池的实际容量不可能完全一致，通过一定的充放电检测，将电池按容量分类的过程称为分容。

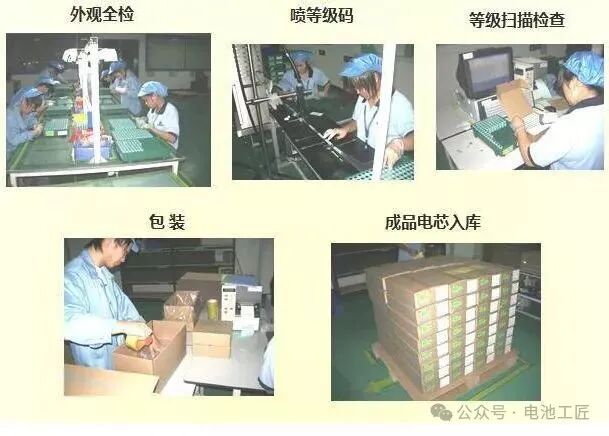

第二十一步：最后工序。
锂电池生产需兼顾效率与可持续性，从粉尘回收到废水处理均需闭环管理。
1. 粉尘回收系统
- 正极粉尘：采用布袋除尘+活性炭吸附，回收率≥98%。
2. 废水处理
- 含氟废水：化学沉淀+反渗透处理，氟离子浓度≤10mg/L。
- 石墨污泥：高温煅烧制备再生石墨，资源化率≥80%。
未来工艺的三大进化方向
固态电池工艺：干法电极技术取消溶剂使用，能耗降低40%。极限制造：4680大圆柱电芯全极耳设计，生产节拍提升至300PPM。数字孪生：从浆料分散到化成的全流程虚拟仿真，试错成本降低70%。从纳米级材料分散到智能化品控，锂电池制造是一场跨越微观与宏观的精密交响。收藏这份万字图解，解锁新能源时代的核心生产力！
