DSP-SAVPM17C半自动卷绕机卷扰机 DSP-SAVPM17C

DSP-SAVPM17C半自动卷绕机卷扰机应用于圆型或方型锂离子电池的半自动卷绕机卷扰机,通过更换卷针组件可以分别适应圆型和方型电池的卷绕,包括人工上极片、自动抽针、自动卷绕,然后人工贴胶纸及下料。DSP-SAVPM17C半自动卷绕机卷扰机设备稳定,效率高;DSP-SAVPM17C半自动卷绕机卷扰机人性化设计,操作简单;DSP-SAVPM17C半自动卷绕机卷扰机真正实现卷圆柱和软包可以共用;


机械特性


DSP-SAVPM17C半自动卷绕机卷扰机

设备介绍

1.1用途

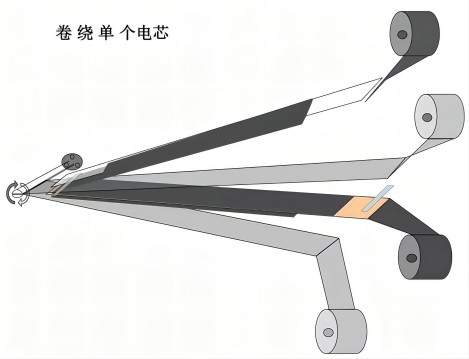

    该设备应用于圆型或方型锂离子电池的半自动卷绕机卷扰机,通过更换卷针组件可以分别适应圆型和方型电池的卷绕,包括人工上极片、自动抽针、自动卷绕,然后人工贴胶纸及下料。

1.2 特点

1、适用于油性极片、水性极片及各种隔膜;

2、上料槽(导板)的宽度可调节,单边可调;

3、 卷绕轴采用步进电机驱动,使卷绕速度恒定;

l4、卷绕过程中的极片张力、隔膜张力相对恒定,卷绕的电芯张力一致性和极片、隔膜的位置一致性好;有利于提高电芯容量及内阻均匀率;

5、隔膜连续,减少卷绕过程中的人为接触,减少电芯内部短路和自放电的特点;

6、设备稳定,效率高;

7、人性化设计,操作简单;

8、真正实现卷圆柱和软包可以共用;


2、适用材料范围

材料

材料长度(mm)

材料宽度(mm)

材料厚度(μm)

*大外径

(mm)

内径

(mm)

尺寸范围

尺寸范围

公差

尺寸范围

公差

正极片

300-1600

40-60

0.2

100-200

5

/


负极片

300-1600

40-60

0.2

100-200

5

/


隔膜

卷料

40-65

0.2

16-25

/

Φ150

φ76.2

胶带

卷料

10-60

0.2

20-50

/

Φ150

φ76.2



2.1 来料要求

1、极片蛇形弯误差0.2mm/m;

2、 隔膜收卷误差0.3mm;

3、 隔膜蛇形弯误差0.5mm/m;

4、胶带超出极片边缘的长度小于1.5mm

5、 极耳外露长度小于25mm
