DSP-RVTS10BC二封机 (带刺刀/带压电芯)

DSP-RVTS10BC二封机,适用于软包锂电芯真空封口包装。


机械特性



机械规格


DSP-RVTS10BC二封机

一、设备动作原理

DSP-RVTS10BC二封机,适用于软包锂电芯真空封口包装

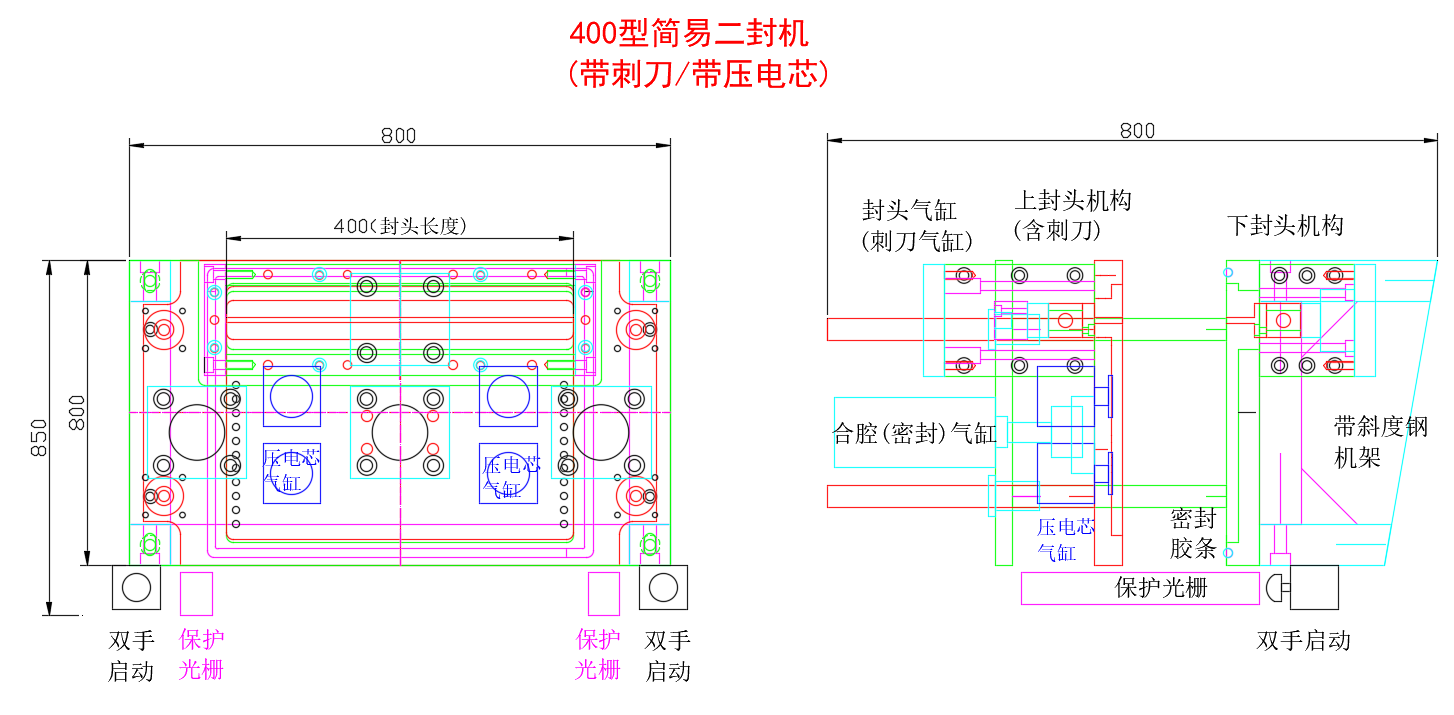

工作原理该设备由四个机构组成,分别是电芯放置定位机构上下合腔刺刀剌穿机构抽真空压电芯机构,热封,人工放料到电芯校正定位后,双启手按动双按钮开关设备运行,上下合腔完成刺刀剌穿气袋口,再开始抽真空及压紧电芯,真空达到预定值后再继抽设定时间完成后,上封头下压热封充氮气泄圧合腔分开取出电芯的半自动设备

二、适用电芯

电芯长度:20~380mm

电芯宽度:20~300mm

电芯厚度:2~12m

电芯封头长度:400mm

平行度:0.03mm

电芯封头宽度6mm(可定制)

三、设备参数

1.运行效率:120--400/小时

2.需有抽真空设备配套使用

3.输入电源AC220V

4.功率2KW

5.输入气源0.5Mpa-0.7Mpa

6.封头平行精度正负0.03mm

7.设备外型尺寸850*800*800

8.重量:480KG

四、设备运行环境

1.环境温度:10~40℃

2.相对温度:20~90%

3.气源为无腐蚀性气体、液体、爆炸性气体

五、消耗品配置

电芯耐高温压胶,密封条。

六、设备特性

1.双按钮操作,双面加热,温度异常报警,光幕安生保护。

2.可预设封装温度及封装时间。

3.具备温度过高过低报警功能。

4.封头平行度正负0.03mm。

5.封头,电芯压力可调。

6.进囗PLC,触摸屏控制显示,多功能设置真空表。

7.上腔四柱加长直线轴承导向,精度准确。

8.具有产出手动/半自功,故障报警功能。

七、特别警告

1.因此机器压力较大,严禁同时2人共同操作使用机器。

2.维护调节也应一人操作。

3.更换/维护封头请严格尊守勿使用机器自动/手动功能来控制上腔板升降(因有安全光栅保护功能,当上腔板下压合笼时,如保护安全光栅有任何物体感应,下压合笼的上腔板会自动上升,自动上升会对上面空间进行压缩)。

4.更换/维护封头请冷却封头到常温后再进行,小心烫手。
