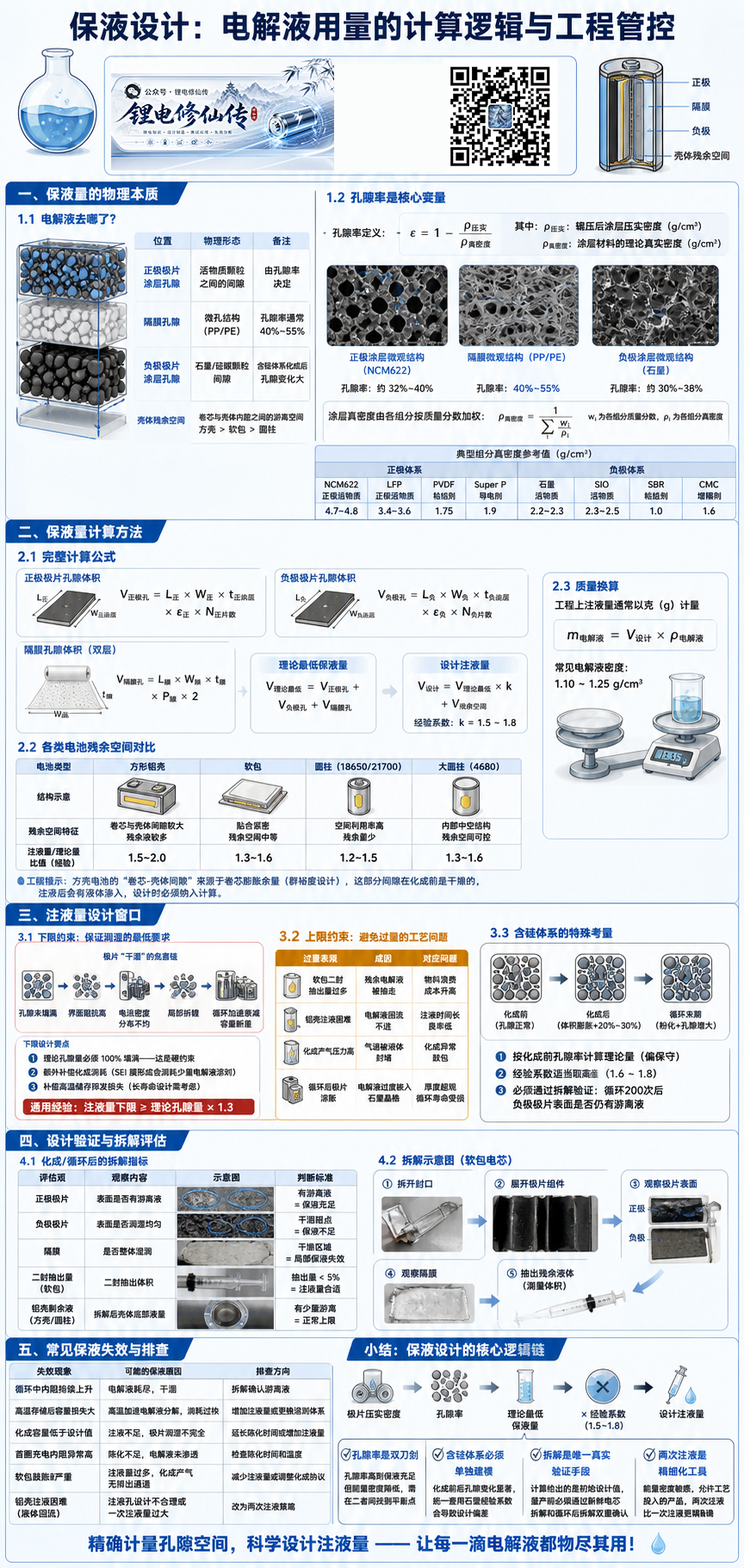

电解液用量的计算逻辑与工程管控

引言

电解液是锂离子电池中唯一的液态组件，它既是锂离子迁移的介质，也是 SEI 膜形成的反应物，还是电芯在滥用条件下产气和热失控的来源之一。

"保液设计"解决的核心问题只有一个：这颗电芯，应该注多少电解液？

少了——极片和隔膜孔隙润湿不足，界面阻抗上升，循环中极片干涸加速衰减；
多了——化成产气无法排出，软包二封抽出浪费，铝壳注液困难，甚至壳内残余液体引发安全隐患。

工程师的任务，是在"够用"和"不多"之间找到那个精确的设计窗口。

一、保液量的物理本质

1.1 电解液去哪了？

一颗电芯内部，电解液的容纳空间来自三处：

前三者是电化学反应必须填满的空间，后者是"客观存在"的额外容量。

理论最低保液量 = 正极孔隙 + 负极孔隙 + 隔膜孔隙
实际注液量 = 理论最低 × 经验系数 + 残余空间补偿

1.2 孔隙率是核心变量

极片涂层的孔隙率定义：

其中：

• ：辊压后极片涂层压实密度（g/cm³）
• ：涂层材料的理论真实密度（无孔隙时）

涂层真密度由各组分按质量分数加权：

其中  为各组分质量分数， 为各组分真密度。

典型值参考：

二、保液量计算方法

2.1 完整计算公式

正极极片孔隙体积：

负极极片孔隙体积：

隔膜孔隙体积：

（隔膜通常为双层，卷绕结构中内外各一层）

理论最低保液量：

设计注液量：

其中经验系数 （具体值依电池类型和体系调整）。

2.2 各类电池残余空间对比

❝

工程提示：方壳电池的"卷芯-壳体间隙"来源于卷芯膨胀余量（群裕度设计），这部分间隙在化成前是干燥的，注液后会有液体渗入，设计时必须纳入计算。

2.3 质量换算

工程上注液量通常以克（g）计量，换算公式：

常见电解液密度：1.10～1.25 g/cm³（与LiPF₆浓度、溶剂体系有关）。

三、注液量设计窗口

3.1 下限约束：保证润湿的最低要求

极片"干涸"的危害链：

孔隙未填满 → 局部界面阻抗高 → 充电时电流密度分布不均 → 局部析锂 → 循环加速衰减 → 容量断崖

下限设计要点：

1. 理论孔隙量必须 100% 填满——这是硬约束
2. 额外补偿化成消耗（SEI 膜形成会消耗少量电解液溶剂）
3. 补偿高温储存挥发损失（长寿命设计需考虑）

通用经验：注液量下限 ≥ 理论孔隙量 × 1.3

3.2 上限约束：避免过量的工艺问题

通用经验：注液量上限 ≤ 壳体全部内部空间（扣除卷芯体积后的剩余空间）

3.3 含硅体系的特殊考量

硅碳/SiO 负极在充放电过程中体积膨胀显著（首次化成后体积变化约 +20%～30%），会压缩极片孔隙。这意味着：

• 化成前：孔隙率正常，需要足量电解液润湿
• 化成后：硅碳膨胀，孔隙减小，理论保液量降低
• 循环末期：硅碳粉化，孔隙重新增大，但 SEI 膜已覆盖，有效润湿能力下降

含硅体系保液量设计建议：

1. 按化成前孔隙率计算理论量（偏保守）
2. 经验系数适当取高值（1.6～1.8）
3. 必须通过拆解验证：循环 200 次后负极极片表面是否仍有游离液

四、设计验证与拆解评估

5.1 化成/循环后的拆解指标

五、常见保液失效与排查

小结

保液设计的本质是对电芯内部孔隙空间的精确计量，核心逻辑链如下：

❝

极片压实密度 → 孔隙率 → 理论最低保液量 → × 经验系数 → 设计注液量 → 拆解验证 → 锁定量产参数

几个关键工程判断：

1. 孔隙率是双刃剑：孔隙率高则保液充足但能量密度降低，工程师需在二者间找到平衡点
2. 含硅体系必须单独建模：化成前后孔隙变化显著，统一套用石墨经验系数会导致设计偏差
3. 拆解是唯一真实验证手段：计算给出的是初始设计值，量产前必须通过新鲜电芯拆解和循环后拆解双重确认
4. 两次注液是精细化工具：对于能量密度敏感、允许工艺投入的产品，两次注液比一次注液更精确
