粘度调高了，刮痕一条条，粘度降下来，缩孔又来了。
固含量算得挺好，一上机发现厚边收不住。
表面张力那点事，更是让多少人对着涂布缺陷发呆。
别急。
这三个参数，说白了就是涂布工艺的三根柱子，哪根歪了，产品都立不起来。
今天咱们从现象出发，把这三者到底怎么影响涂布、怎么联动调整、怎么快速定位问题，一次讲透。
厚边
浆料太稠，在涂布幅面中间勉强过得去，到了边缘就开始堆。逗号刮刀或狭缝模头出来的浆料，边缘剪切力分布跟中间不一样，高粘度让这种差异被放大。结果就是收卷后，边缘厚出一截，分切时直接报废。
刮痕
高粘度浆料流动性差，如果过滤没做好，或者浆料里有团聚颗粒，这些硬家伙卡在刮刀或模头唇口，拉出一条条道子。粘度越高，颗粒越容易被钉在那里。
流平差
涂上去什么样，干了还是什么样。高粘度让浆料来不及我修复，网纹、条纹、厚度不均，直接固化在膜面上。对光学膜、离型膜这类要求镜面效果的，这是致命伤。
怎么调？
降粘度：加溶剂，或者提温。
降不下去？考虑换低分子量树脂。
调整涂布速度：高速有时反而能带薄，但边际效应要试。

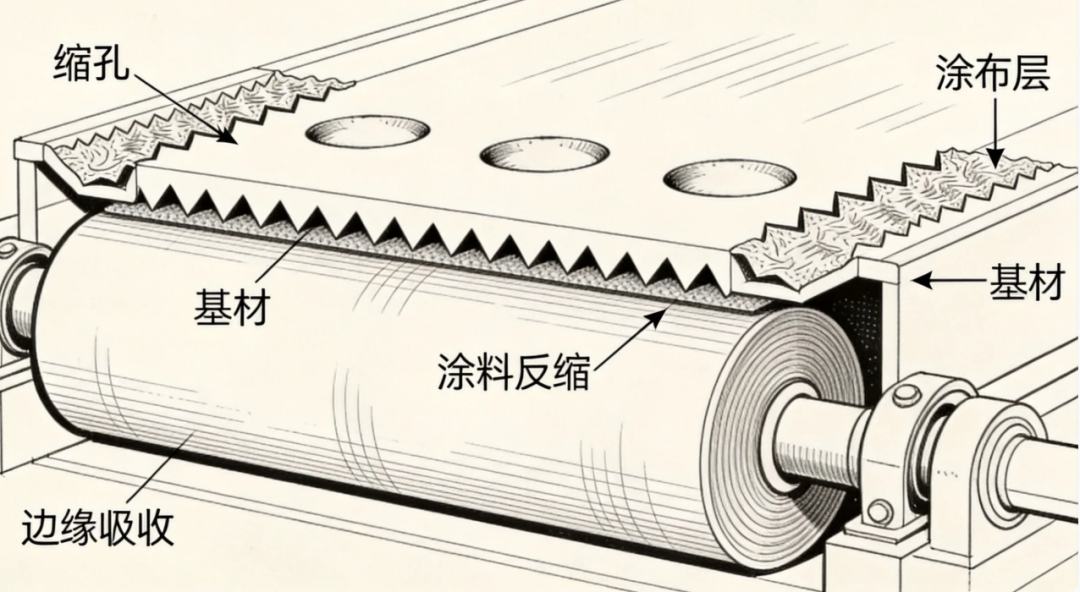

缩孔、边缘收缩
粘度低到像水一样，表面张力开始作妖。浆料涂上去，基材上但凡有个油污点、灰尘、或者表面能不均匀的地方，浆料自动躲开，缩成一个个小圆坑。
边缘更惨。涂布幅面两侧，浆料因为表面张力直接往回缩，露出基材，形成锯齿状边缘。这叫边缘收缩，跟厚边正好相反，但都是废品。
很多人把固含量理解为浓度，这没错，但太粗糙。
固含量影响的是三件事：
干燥负荷：固含量高，要带走更多溶剂/水，干燥箱温度、风量、溶剂回收能力都得跟上
最终膜厚：同样的湿膜厚度，固含量翻倍，干膜厚度也翻倍
涂布流变性：固含量高，粘度通常也高
固含量跟缺陷的直接关系：
固含量过高 → 厚边倾向增加 → 干燥时容易龟裂
固含量过低 → 干燥能耗飙升 → 涂层可能起雾
比如做功能涂层，有时候故意降固含量、增涂布厚度，反而能获得更好的颗粒排列。固含量不是越高越好，是刚好能把功能骨架搭起来就行。
这是表面张力不匹配的典型产物。
液体浆料要在一个固体表面铺开，它得比固体的表面能“低”才行。浆料的表面张力 > 基材的表面能，那对不起，浆料会缩成水珠状，或者铺不平，形成一个个小圆坑。
解法：
加润湿剂，把浆料表面张力降下来。
对基材做电晕、等离子处理，提高表面能。
注意：润湿剂加多了会起泡，泡沫又导致针孔缺陷，这又是另一个平衡问题。
这个术语听着唬人，说人话就是：涂层干燥时，溶剂挥发快的地方表面张力高，周围的浆料会被拉过去。
结果是什么？涂层出现类似橘皮的起伏纹路，或者中心厚边缘薄的“咖啡环”效应。
所以别只盯着浆料，表面张力问题可能是干燥惹的祸。
Q：我测了粘度，数字都对，为什么还是出问题？
A：粘度计测的是静态或低剪切粘度。涂布过程中，刮刀口、狭缝模头里可是高剪切状态。有的浆料剪切变稀，有的剪切增稠。测一下高剪切粘度，可能你会发现真相。
Q：水性浆料和溶剂型，调这三个参数有什么不同？
A：水性浆料表面张力本来就高，而塑料薄膜表面能通常低于40，天然不亲和。所以水性浆料必须加润湿剂。另外，水的蒸发潜热大，干燥时温度梯度更容易引发马兰戈尼效应，控制干燥曲线比溶剂型更苛刻。
Q：微凹版涂布，粘度多少合适？
A：没标准答案。但经验上，微凹版的粘度下限比逗号刮刀低得多，上限受限于凹坑能否均匀填满。
Q：设备老化了，这三个参数要跟着调吗？
A：要。刮刀磨损了，同样的粘度更容易漏料，就得适当提粘度；烘箱风嘴堵了，干燥能力下降，得降固含量降速度。设备退化，工艺窗口缩窄，这是常态。别死守原来的参数。
涂布的秘密，说到底是流体力学+表面化学。
粘度、固含量、表面张力，这三者从来没有固定值，只有匹配二字。
基材变了、材料批次变了、天气变了，参数就得微调。
别怕调参数。
怕的是不知道调什么、为什么调。
点个赞，转发给那些还在坑里的朋友。涂布路上，少一个人踩坑，算一个。
